Z11不锈钢内螺纹丝口闸阀阀体阻力小,密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 ,不扰流、不降低压力。形体简单,结构长度短,制造工艺性好,适用范围广。
Z11不锈钢内螺纹丝口闸阀阀体阻力小,密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 ,不扰流、不降低压力。形体简单,结构长度短,制造工艺性好,适用范围广。
丝口闸阀就是阀门两端自带丝口,有外丝和内丝之分,和管道连接安装时,连接部分需用活接头或直接头把管子上的丝口和阀门的丝口连接。
1、Z11不锈钢内螺纹闸阀液体阻力小,密封面受介质的冲刷和侵蚀小。
2、开闭省力。
3、介质流向不受限制,不扰流、不降压力。
4、形体简单,结构长度短,制造工艺性好,适用范围广。
主要性能参数: | |
公称压力 | 2.5MPa |
适用温度范围 | -20~232℃~350℃ |
适用介质 | 水、油、气及某些腐蚀性液体(W.O.G) |
螺纹类型 | G?NPT.BSPT.BSP.DIN259/2999 |

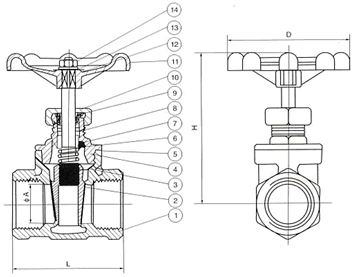

公称通径DN | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
A | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 65 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
